Zakres
Lewa część bumu, przejście od dolnych połączeń do górnego zespołu.
ZANONIMIZOWANA REALIZACJA • 8 PAŹDZIERNIKA 2026
Kontrola zabezpieczeń pinów lewej części bumu dźwigu
To zanonimizowana realizacja oparta na rzeczywistym materiale z kontroli. Nagranie przeanalizowano od dolnych połączeń do górnej strefy konstrukcji, a każdy wybrany kadr przypisano do punktu kontroli, znacznika czasu i ograniczenia widoczności.
FILM Z OZNACZENIAMI
Pin pozostaje w kontekście konstrukcji, a zbliżenie pokazuje detal
Film wykorzystuje kadry 4K. Przybliżenia nie przekraczają rozdzielczości źródłowej. Każde ujęcie ma znacznik czasu i status widoczności.
34 sekundy • Full HD • siedem kolejnych ujęć • bez danych klienta i lokalizacji
ZAKRES I METODA
Co zostało sprawdzone
Kryterium
Obecność widocznego elementu zabezpieczającego na pokazanym zakończeniu pinu.
Materiał
Nagranie 4K, 3840 × 2160 px, 29,97 kl./s, czas 2 min 39,69 s.
Poza zakresem
Prawa strona, miejsca zasłonięte, luzy, zużycie i zgodność z instrukcją producenta.
KADRY DOWODOWE
Przejście od dołu do góry
To reprezentatywne ujęcia wybrane z nagrania. Ich liczba nie jest liczbą wszystkich pinów konstrukcji.

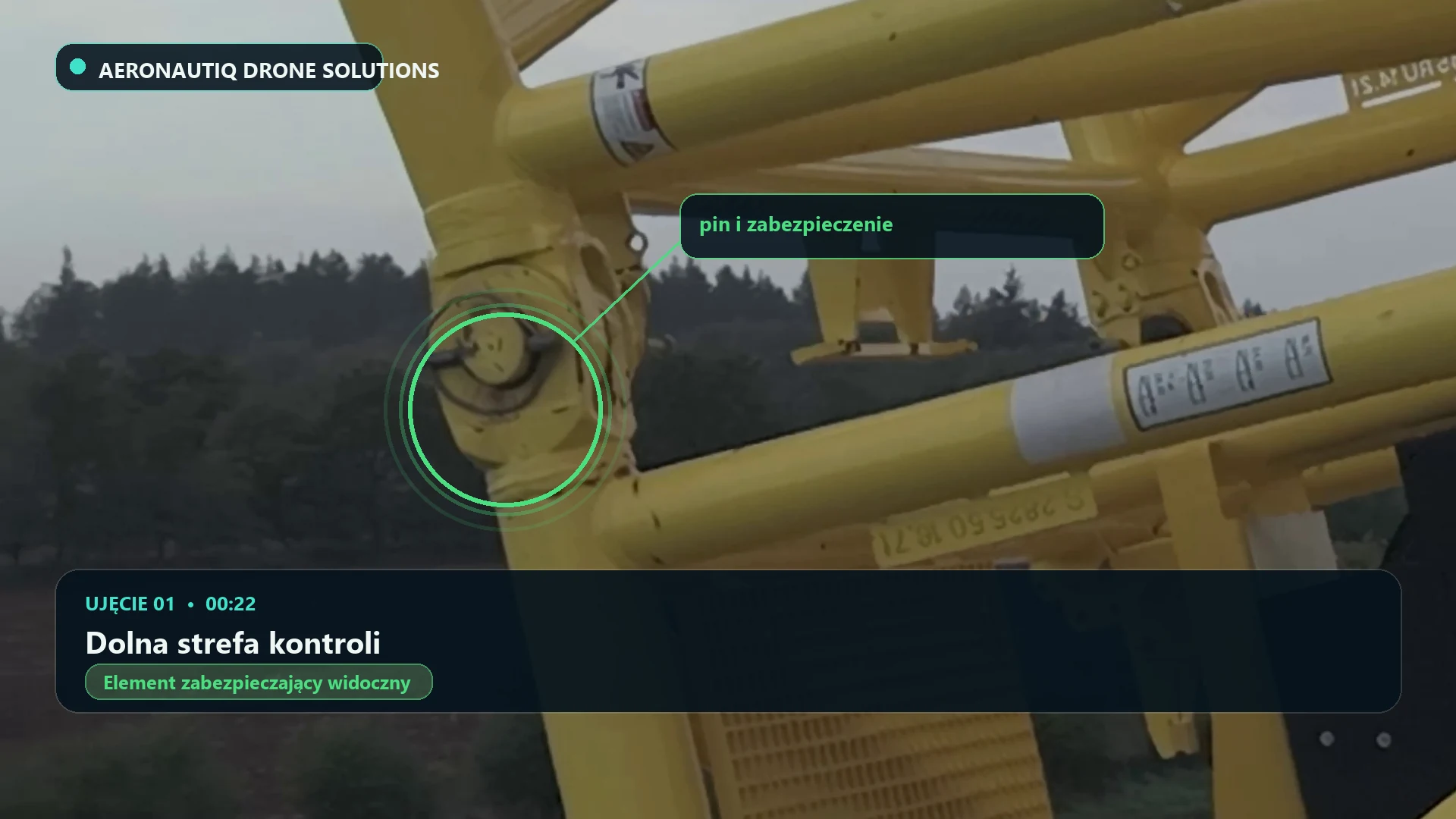

UJĘCIE 01
Dolna strefa kontroli
Element zabezpieczający widoczny

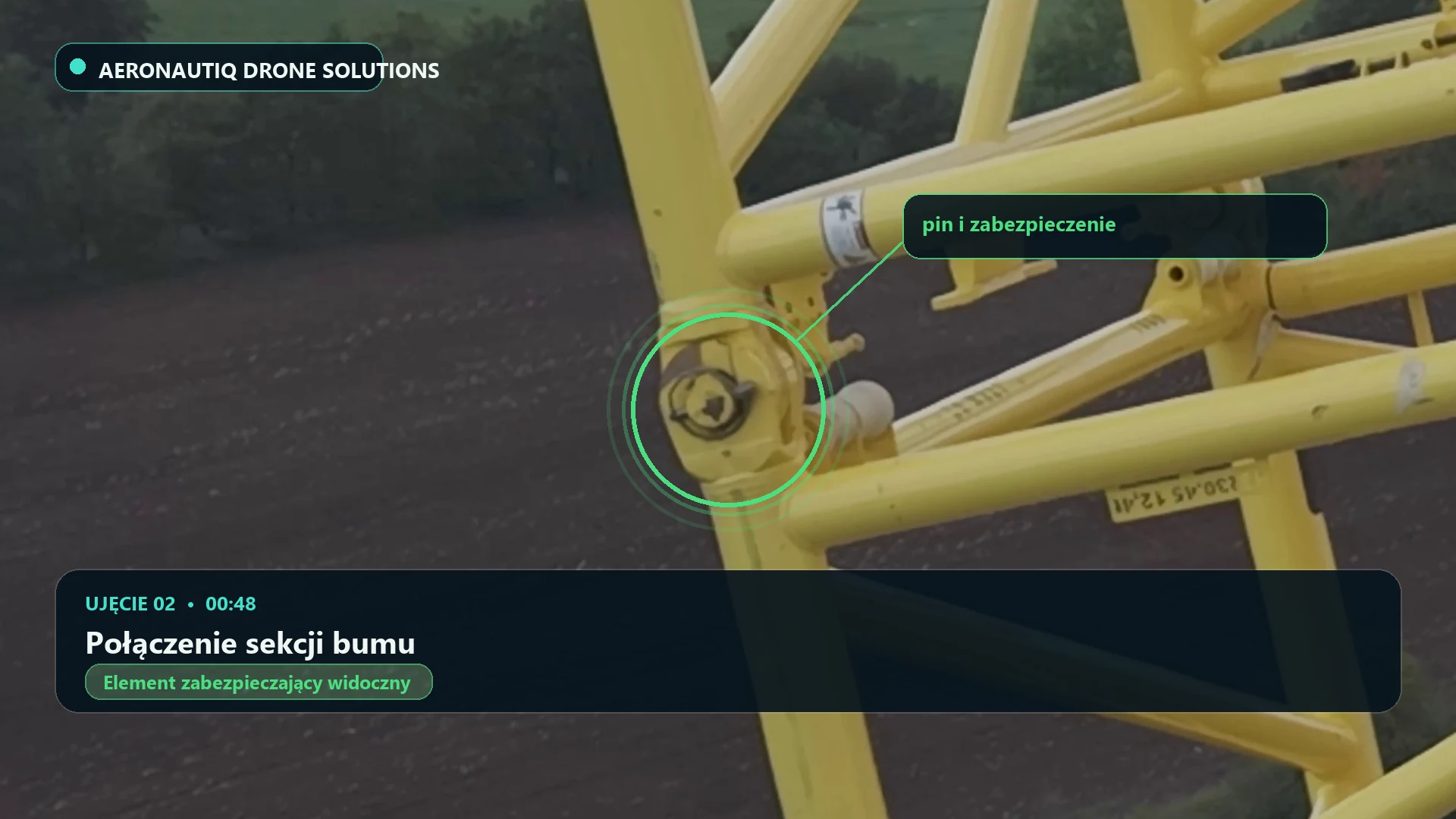

UJĘCIE 02
Połączenie sekcji bumu
Element zabezpieczający widoczny

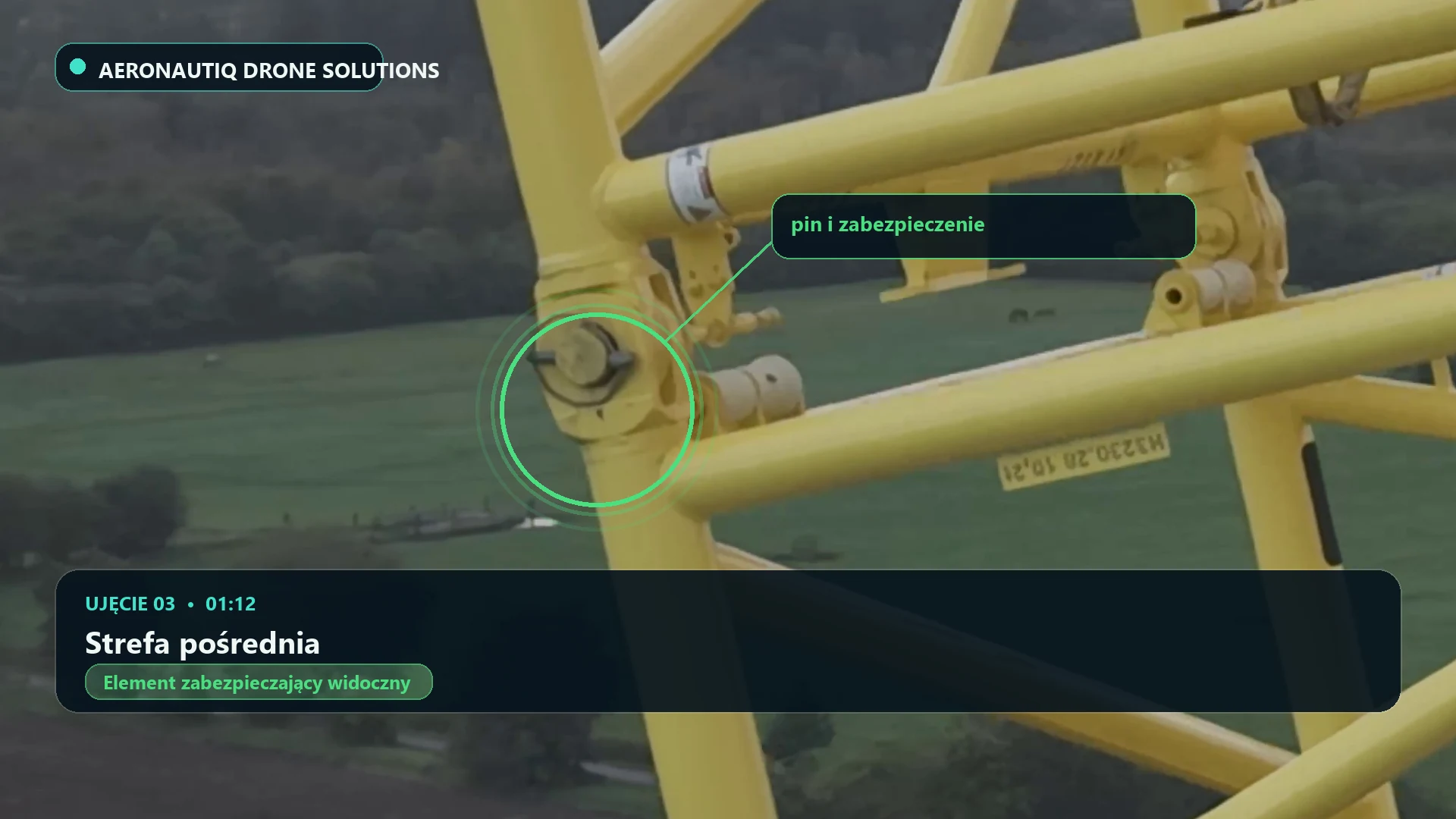

UJĘCIE 03
Strefa pośrednia
Element zabezpieczający widoczny

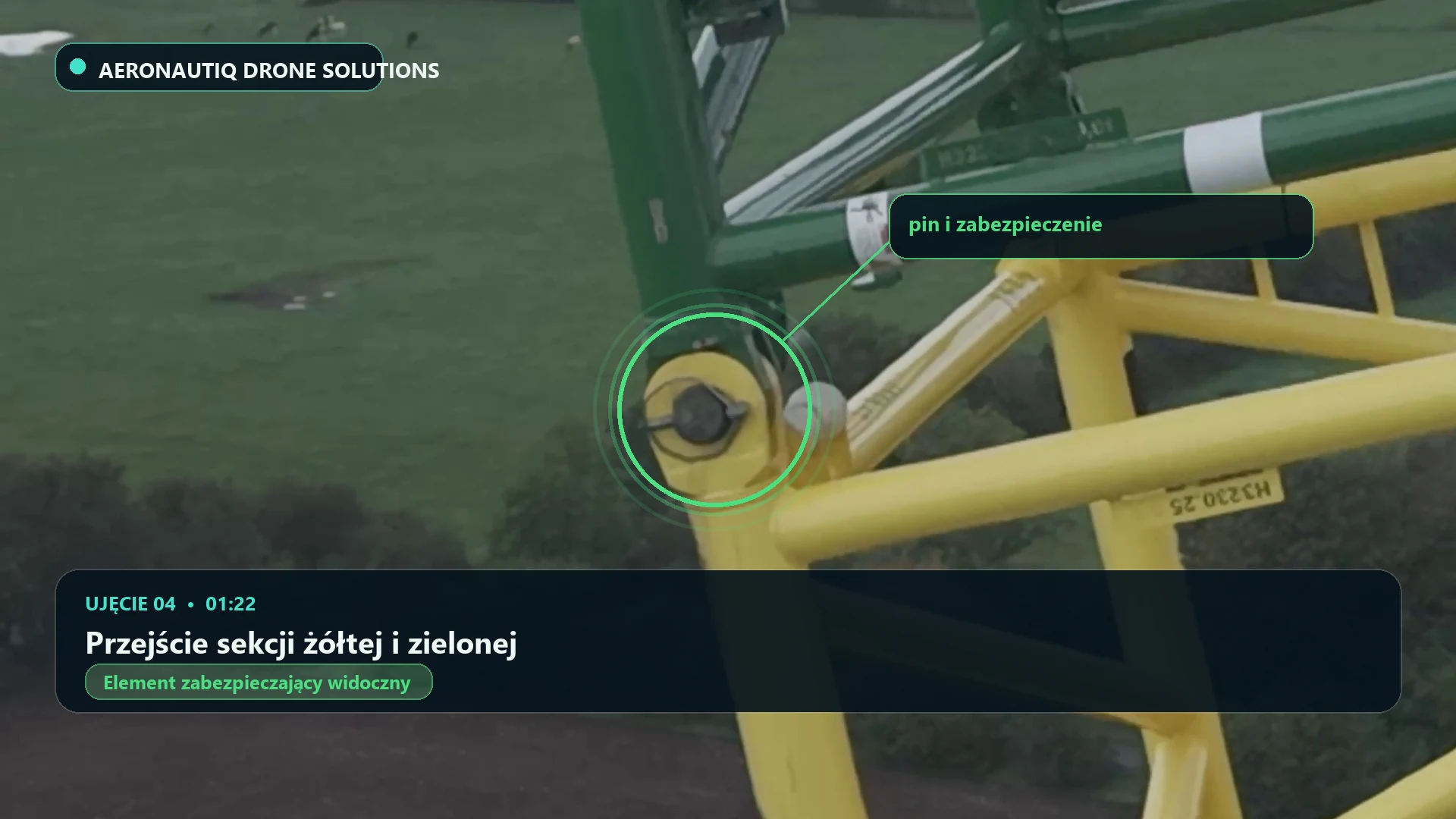

UJĘCIE 04
Przejście sekcji żółtej i zielonej
Element zabezpieczający widoczny

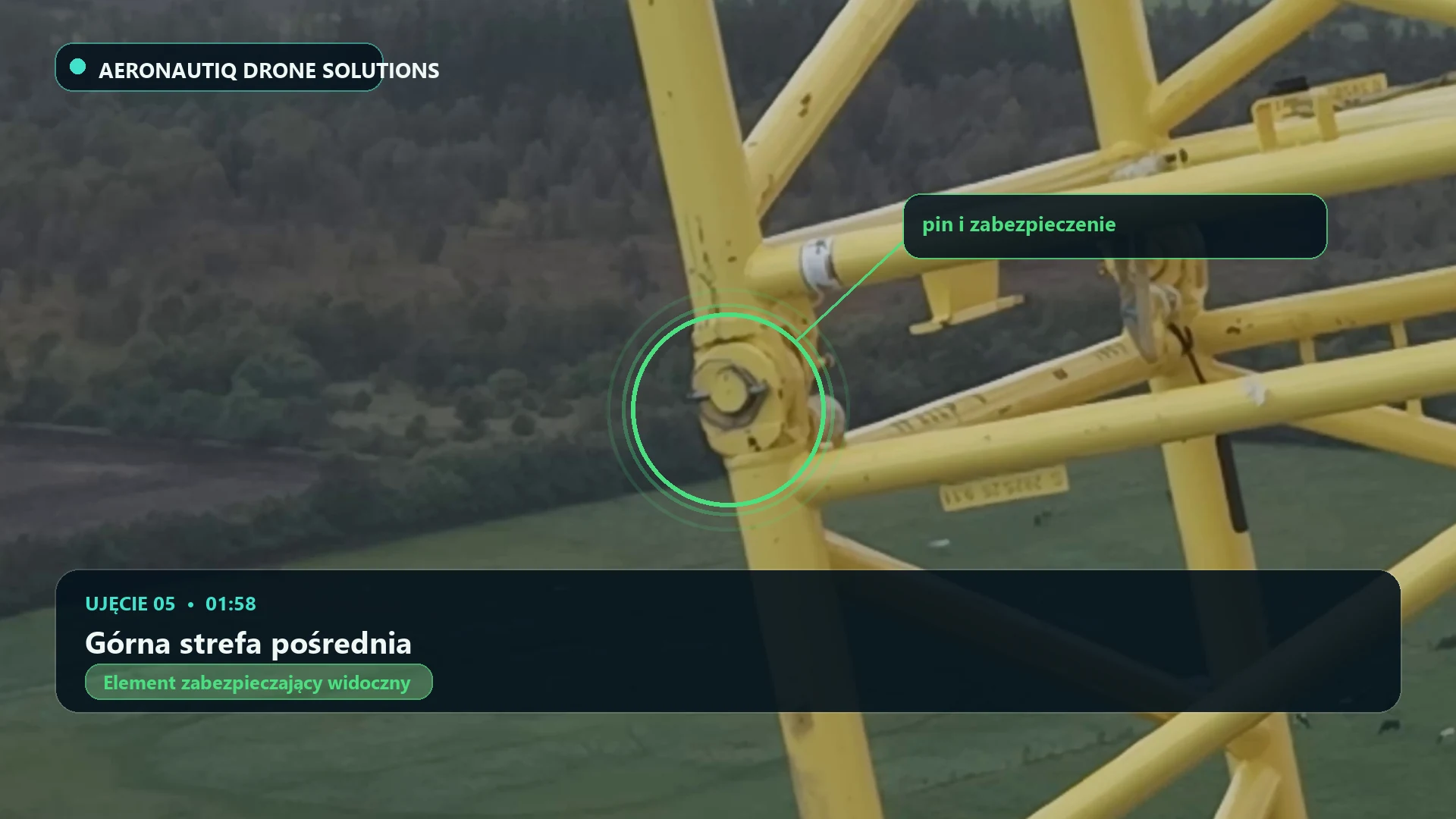

UJĘCIE 05
Górna strefa pośrednia
Element zabezpieczający widoczny

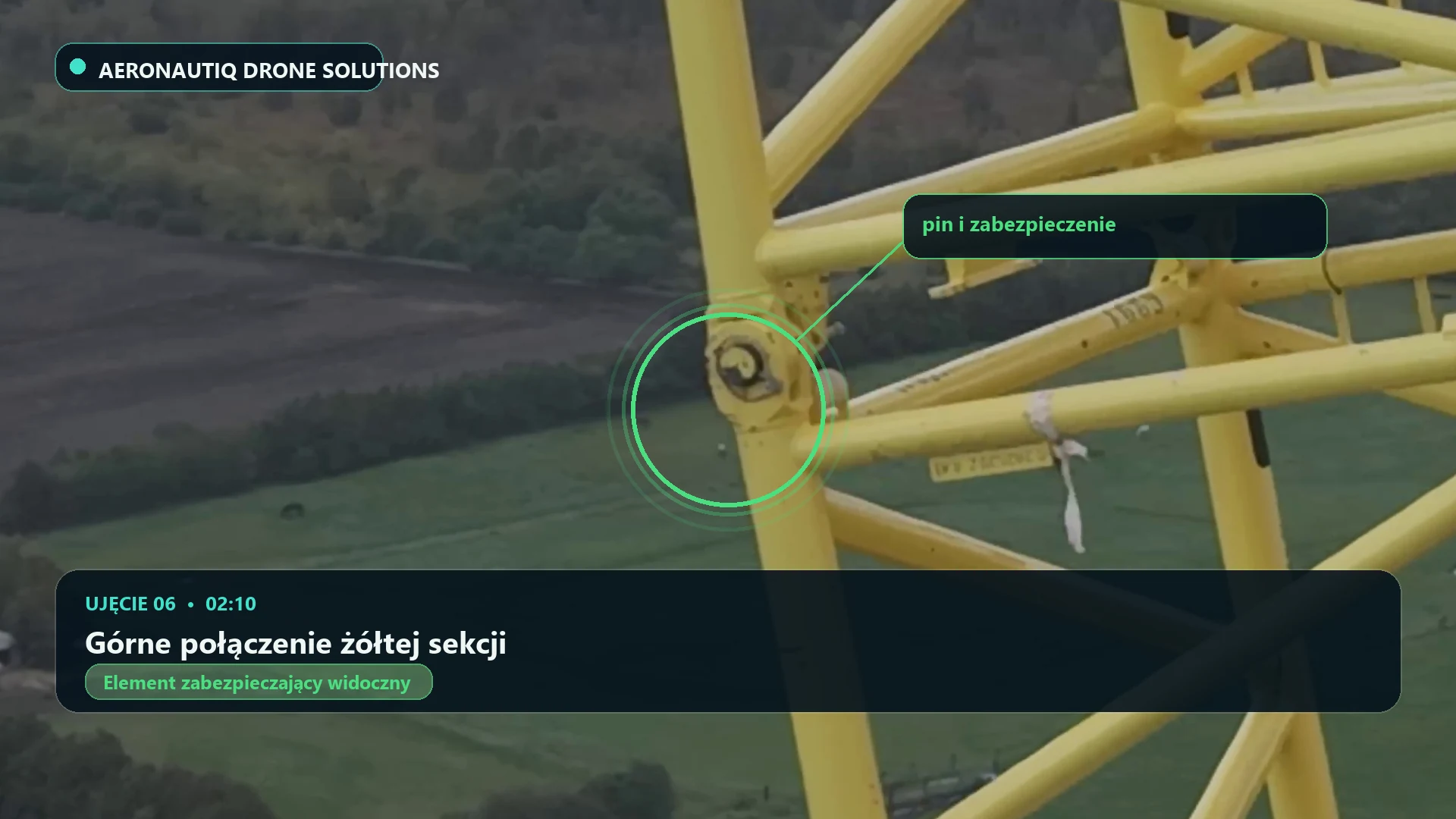

UJĘCIE 06
Górne połączenie żółtej sekcji
Element zabezpieczający widoczny

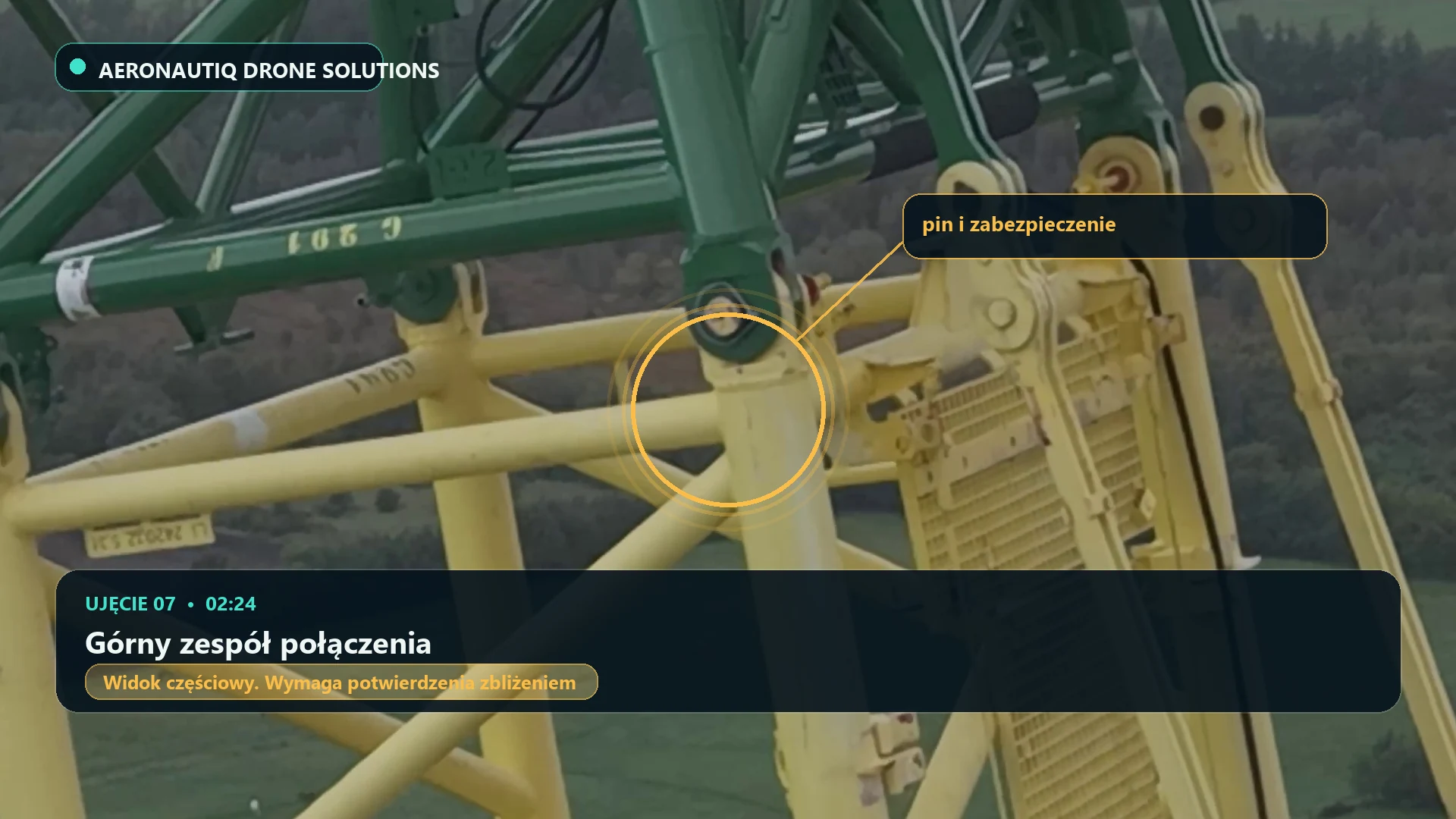

UJĘCIE 07
Górny zespół połączenia
Widok częściowy. Wymaga dodatkowego zbliżenia
WNIOSEK I OGRANICZENIA
Pozytywny wynik dla punktów widocznych. Bez rozszerzania go na całą konstrukcję.
Na jednoznacznie widocznych zakończeniach kontrolowanych pinów rozpoznano elementy zabezpieczające. Materiał nie pokazuje wszystkich powierzchni, drugiej strony połączeń ani części zasłoniętych. Z tego powodu nie stanowi potwierdzenia kompletności wszystkich pinów dźwigu.
Jest to dokumentacja wizualna, a nie protokół UDT, odbiór techniczny ani certyfikat bezpiecznej pracy. Raport nie ocenia pęknięć, odkształceń, korozji, luzów, zużycia ani zgodności montażu z instrukcją producenta.
