Alcance
Lado izquierdo de la pluma, desde las conexiones inferiores hasta el conjunto superior.
CASO REAL ANONIMIZADO • 8 DE OCTUBRE DE 2026
Revisión visual de los seguros de los pasadores del lado izquierdo de la pluma
Este caso anonimizado se basa en material real de una revisión. La grabación se analizó desde las conexiones inferiores hasta el conjunto superior, vinculando cada fotograma seleccionado con el punto revisado, la marca de tiempo y el límite de visibilidad.
VÍDEO CON MARCACIONES
El pasador permanece en el contexto de la estructura mientras el acercamiento muestra el detalle
El vídeo utiliza fotogramas fuente 4K. Los acercamientos no superan la resolución original. Cada secuencia incluye una marca de tiempo y el estado de visibilidad.
34 segundos • Full HD • siete vistas consecutivas • sin datos del cliente ni de la ubicación
ALCANCE Y MÉTODO
Qué se revisó
Criterio
Presencia de un elemento de retención visible en el extremo mostrado de cada pasador.
Material
Grabación 4K, 3840 × 2160 px, 29,97 fps, duración 2 min 39,69 s.
Fuera del alcance
Lado derecho, zonas ocultas, holguras, desgaste y conformidad con las instrucciones del fabricante.
FOTOGRAMAS DE EVIDENCIA
Revisión de abajo hacia arriba
Son fotogramas representativos seleccionados de la grabación. Su número no corresponde al número total de pasadores de la estructura.

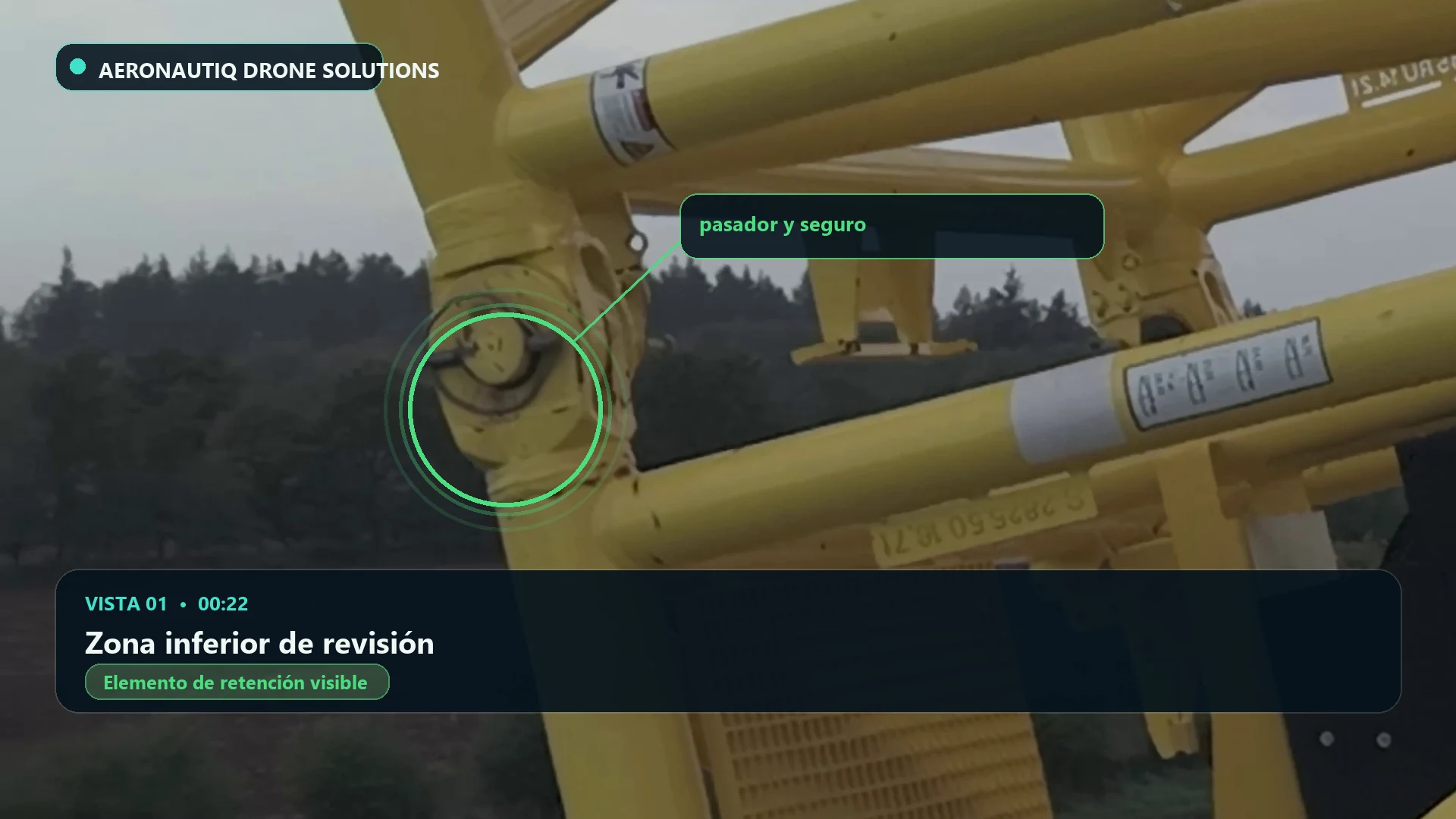

VISTA 01
Zona inferior de revisión
Elemento de retención visible

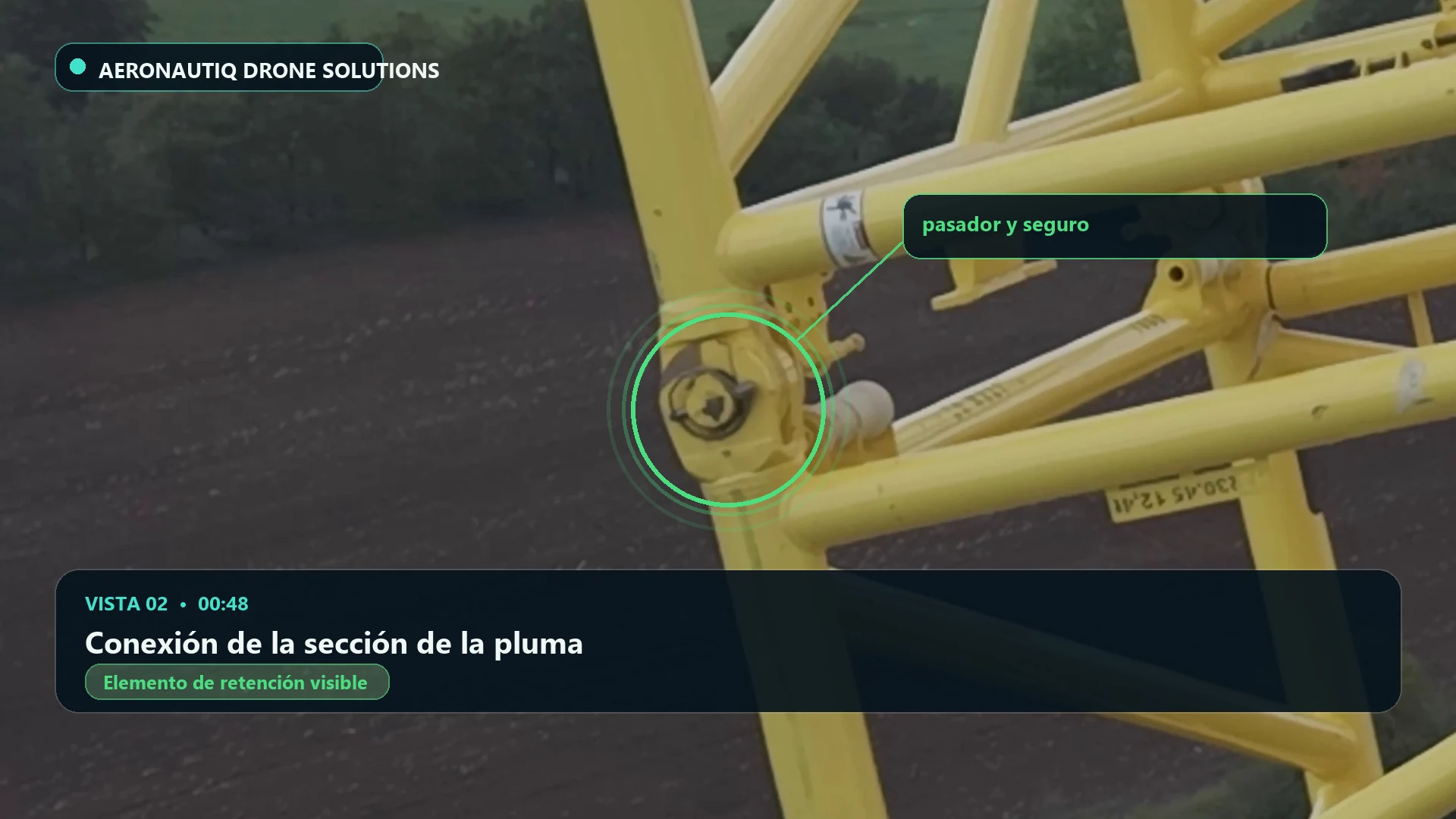

VISTA 02
Conexión de la sección de la pluma
Elemento de retención visible

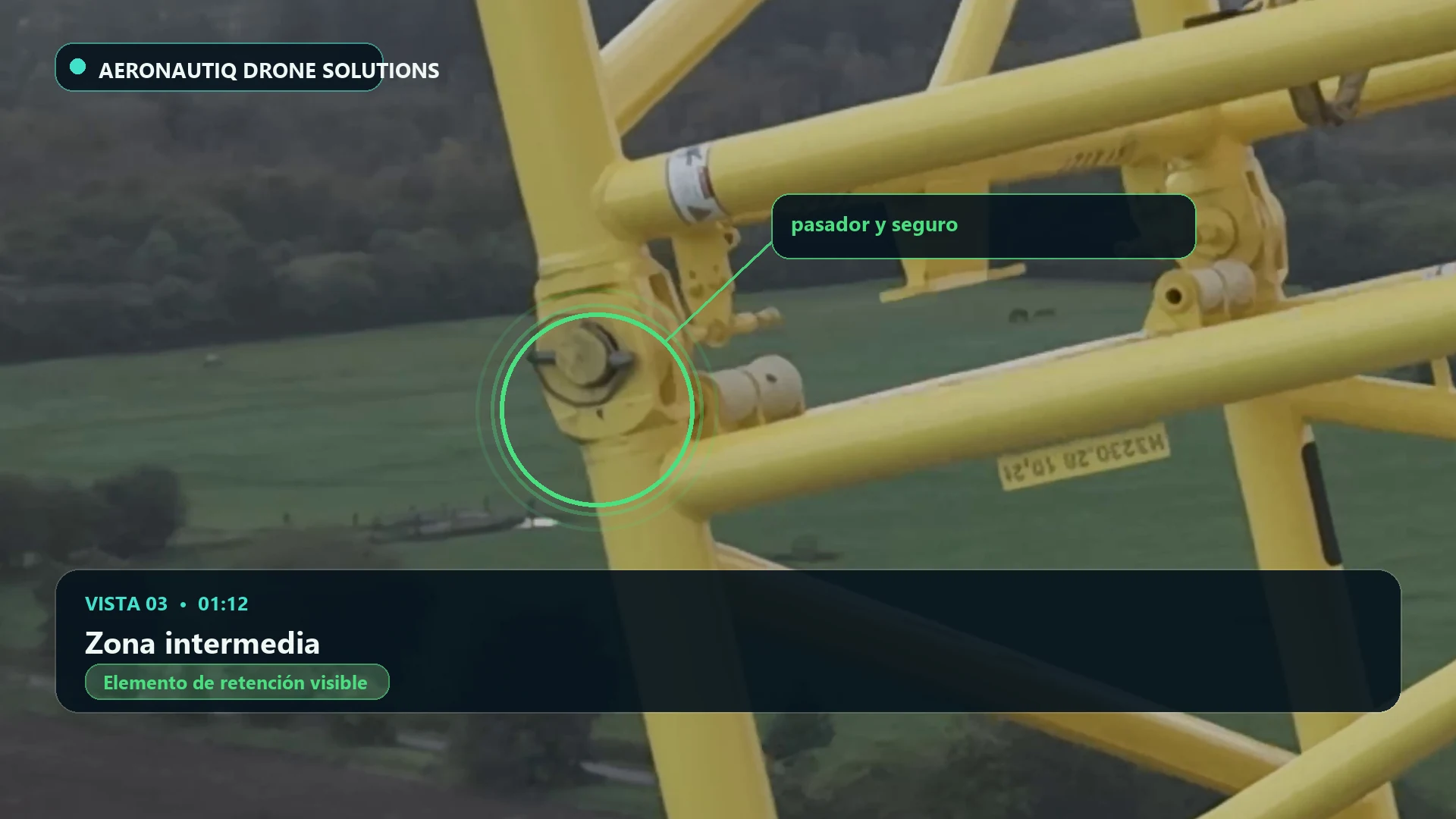

VISTA 03
Zona intermedia
Elemento de retención visible

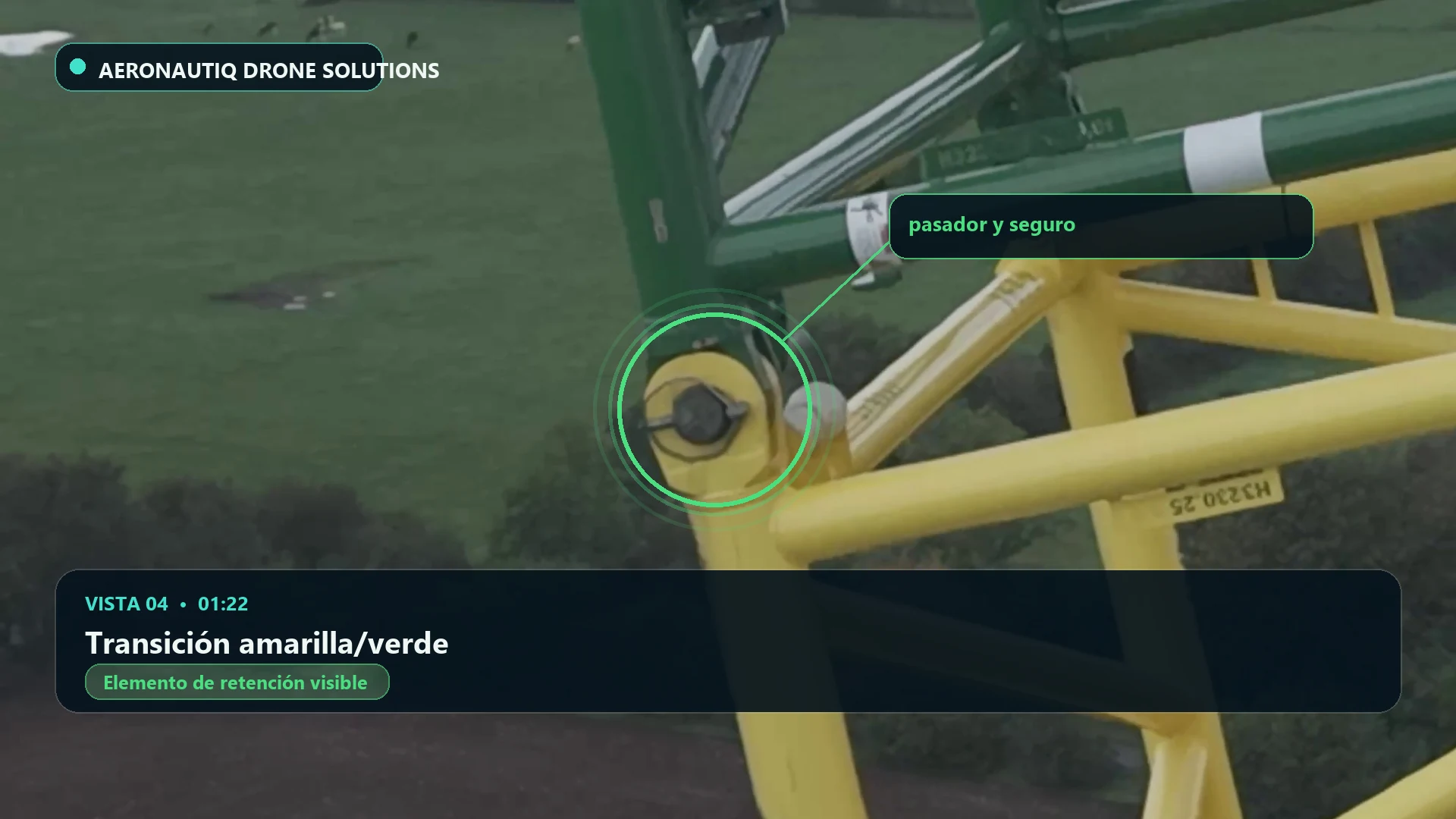

VISTA 04
Transición entre las secciones amarilla y verde
Elemento de retención visible

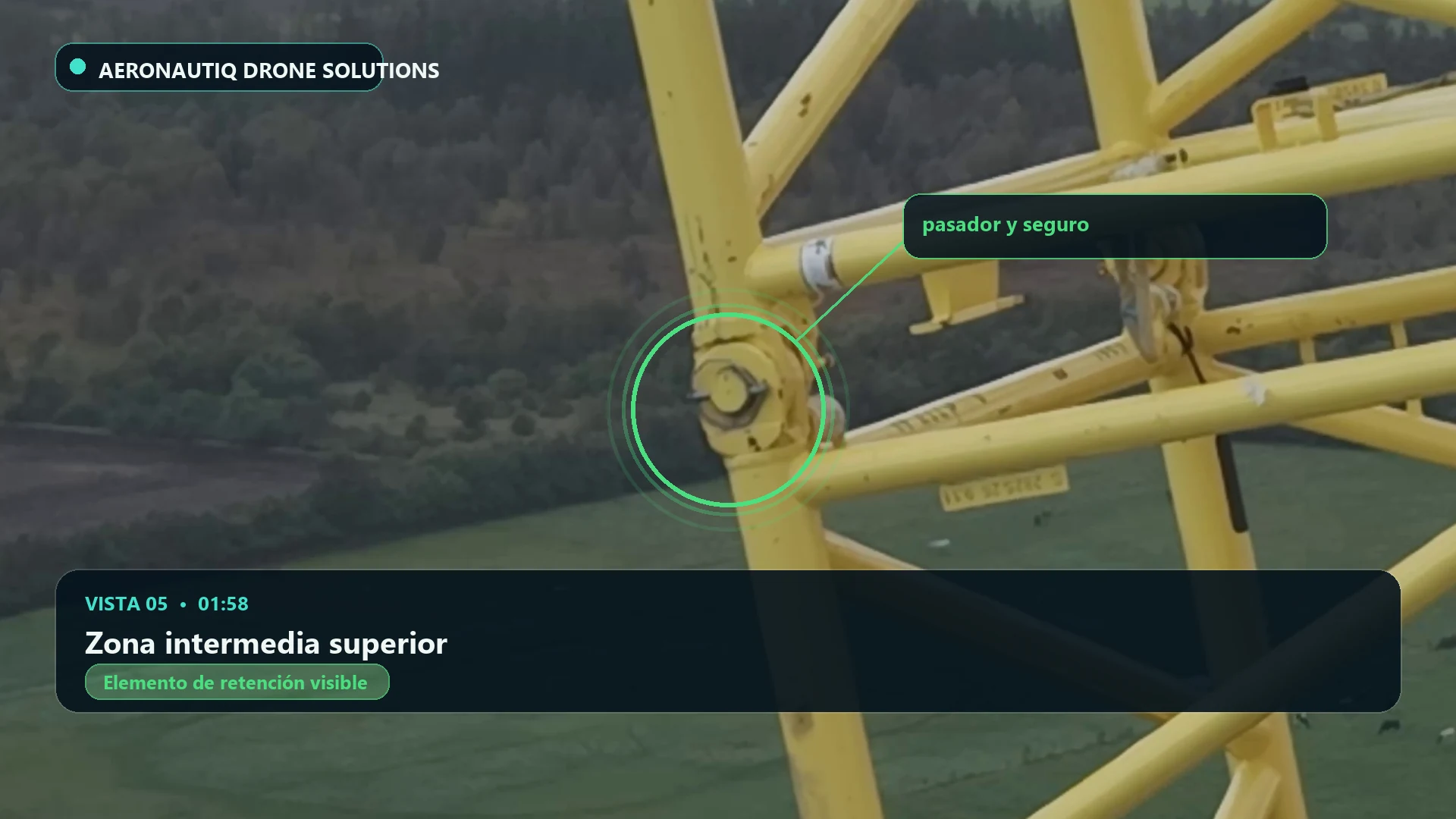

VISTA 05
Zona intermedia superior
Elemento de retención visible

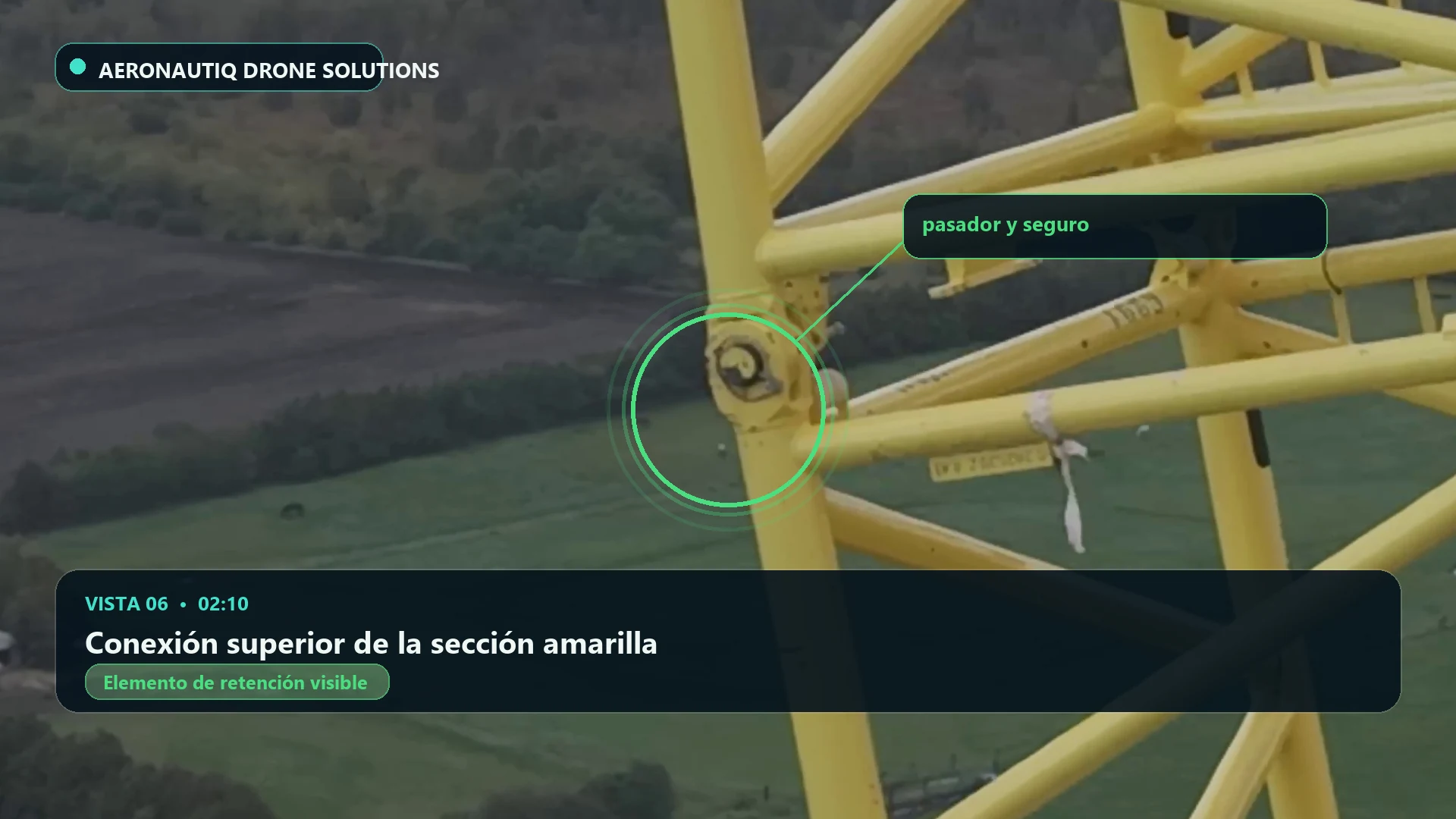

VISTA 06
Conexión superior de la sección amarilla
Elemento de retención visible

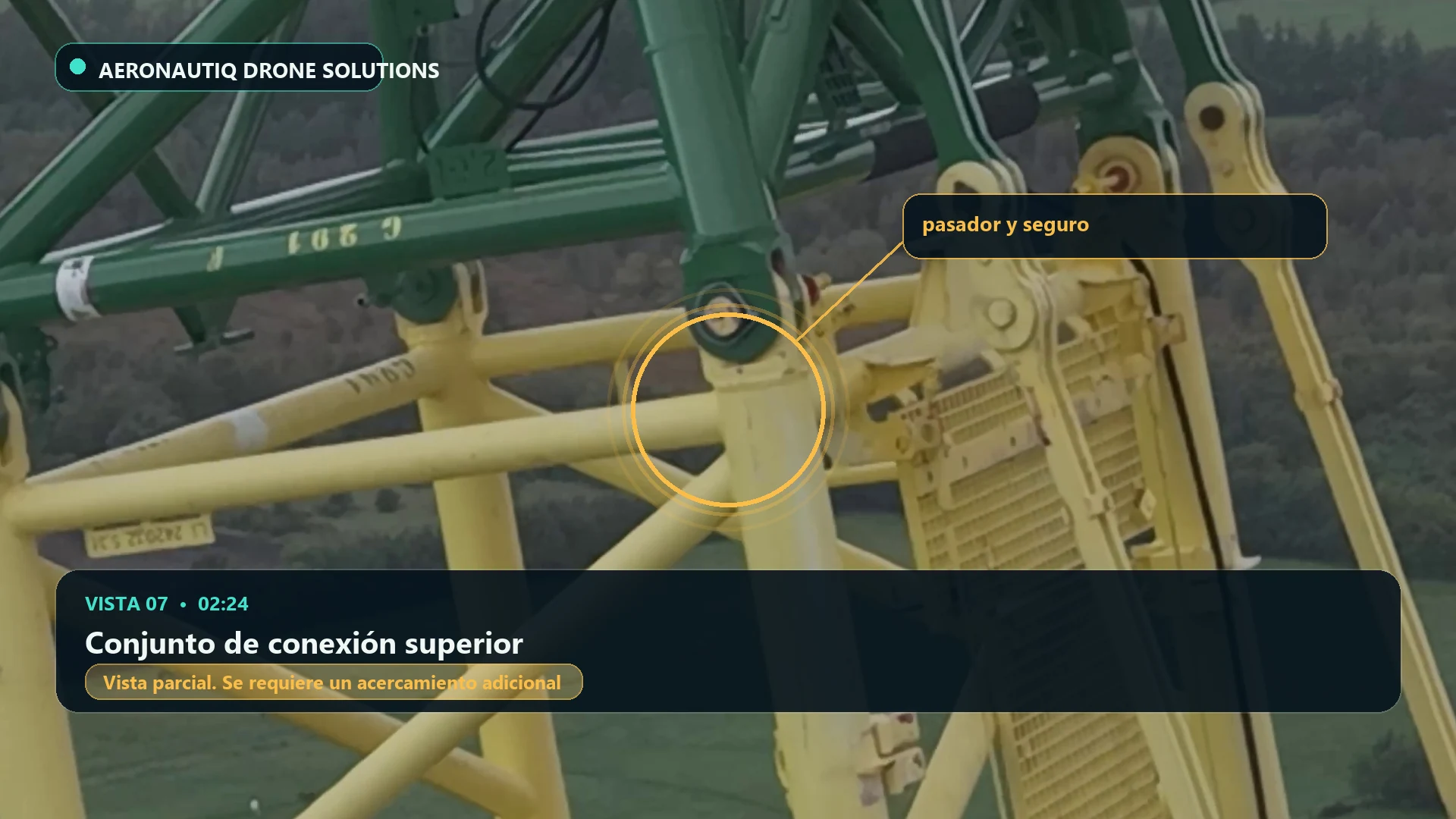

VISTA 07
Conjunto de conexión superior
Vista parcial. Se requiere un acercamiento adicional
CONCLUSIÓN Y LIMITACIONES
Resultado positivo solo para los puntos visibles. No se extiende al conjunto completo de la estructura.
Se reconocieron elementos de retención en los extremos claramente visibles de los pasadores revisados. La grabación no muestra todas las superficies, la cara opuesta de las conexiones ni los elementos ocultos. Por ello, no confirma que todos los pasadores de la grúa estén completos.
Se trata de documentación visual, no de un informe reglamentario, una aceptación técnica ni un certificado de funcionamiento seguro. No evalúa grietas, deformaciones, corrosión, holguras, desgaste ni la conformidad del montaje con las instrucciones del fabricante.
